ST-3000
SNTOOM
Produktparameter
| Spezifikationen Modell | Spannungsniveau (v) | Ausgangsstrom (a) | Macht (KW) | |
| ST3000-0R7G-T4 | 220 | 4 | 0.75 | |
| ST3000-1R5G-T4 | 220 | 7 | 1.5 | |
| ST3000-2R2G-T4 | 220 | 11 | 2.2 | |
| ST3000-0R7G-T4 | 380 | 2.1 | 0.75 | |
| ST3000-1R5G-T4 | 380 | 3.8 | 1.5 | |
| ST3000-2R5G-T4 | 380 | 5.1 | 2.2 | |
| ST3000-003G-T4 | 380 | 6.8 | 3 | |
| ST3000-004G-T4 | 380 | 9 | 4 | |
| ST3000-5R5G-T4 | 380 | 13 | 5.5 | |
| Frequenzwandlerspannung Beschreibung 220 V: Eingangseingang Eingang 220 V Ausgang Drei Phase 220V Eingang Drei Phase 20V Ausgang Drei Phase 220V 380 V: Eingang Drei Phase 380 V Ausgang Drei Phase 380 V | ||||
| Produkttechnische Merkmale | ||||
| Geschwindigkeitsbereich | 1: 200 (SVC) 1:50 (VF) | Drehmomentkontrollgenauigkeit | ± 5%(FVC) | |
| Beständige Geschwindigkeitsgenauigkeit | ± 0,5%(SVC) | Drehmoment Start | 0,5 Hz/150%(SVC) | |
| Höchste Frequenz | V/F-Kontrolle: 0-3200Hz; Vektorkontrolle: 0-300Hz | |||
| Trägerfrequenz | 0,5 kHz-16 kHz; Passt die Trägerfrequenz automatisch nach Lasteigenschaften ein | |||
| Eingangsfrequenzauflösung | Digitale Einstellung: 0,01 Hz; Analogeinstellung: Maximale Frequenz × 0,025% | |||
| Steuermodus | Synchronvektorkontrolle (SVC); V/f Kontrolle | |||
| Überlastungs -Kapazität | 150% Nennstrom 60s; 180% Nennstrom 3s bewertet | |||
| Drehmomentschub | Automatisches Drehmomentschub; Manuelles Drehmoment erhöhen 0,1%~ 30,0% | |||
| Stufenkontrolle | Frequenzbereich der Schrittbewegung: 0,00 Hz-50.00 Hzstep Beschleunigung und Verzögerungszeit 0,0s 6500.0s | |||
| Eingangsanschluss | Fünf digitale Eingangsanschlüsse, von denen eine für Hochgeschwindigkeitsimpulseingang verwendet werden kann. Zwei analoge Eingangsanschlüsse, von denen einer nur 0–10 Spannungseingang unterstützt. Ein Terminal unterstützt einen Spannungseingang von 0 ~ 10 V oder einen Stromeingang von 4 ~ 20 mA. | |||
| Ausgangsanschluss | Ein Hochgeschwindigkeitsimpulsausgangsklemmen (optional als Open-Collector-Typ) unterstützt die Quadratwellensignalausgabe von 0 bis 100 kHz. Ein digitaler Outpu -Anschluss, ein Relaisausgangsklemmen, ein analoger Ausgangsklemmeausgang von 0 bis 20 mA oder Spannungsausgang von 0 bis 1 V. | |||
| Beschleunigung und Verzögerungskurve | Gerade oder S-förmige Verzögerungsmodus. Vier Beschleunigungs- und Verzögerungszeiten, Beschleunigungs- und Verzögerungszeitbereich 0,0-6500. S | |||
| V/f Kurve | Drei Typen: linear; Multi-Punkt; N -ter Stromtyp V/F -Kurve (1,2 Leistung, 1,4 Leistung, 1. Leistung, 1,8 Leistung, 2 Leistung) | |||
| Gleichstrombremsung | DC Bremsfrequenz: 0,00 Hz - Maximale Frequenzbremszeit: 0,0S -36,0S Bremsstromwert: 0,0% - 100,0% | |||
| Frequenzquelle | 10 Frequenzquellen: Digital gegeben, analoge Spannung angegeben, Analogstrom gegeben, Impulsgegeben, serieller Port angegeben. Es kann auf verschiedene Arten umgeschaltet werden | |||
Schlüsselfunktionen und Vorteile :
Intelligenter Chip
Hohe Effizienz und Stabilität
Importierte Module
Kupferkernkabel mit bemaltem Oberflächen
Vielseitige Anwendungsumgebungen

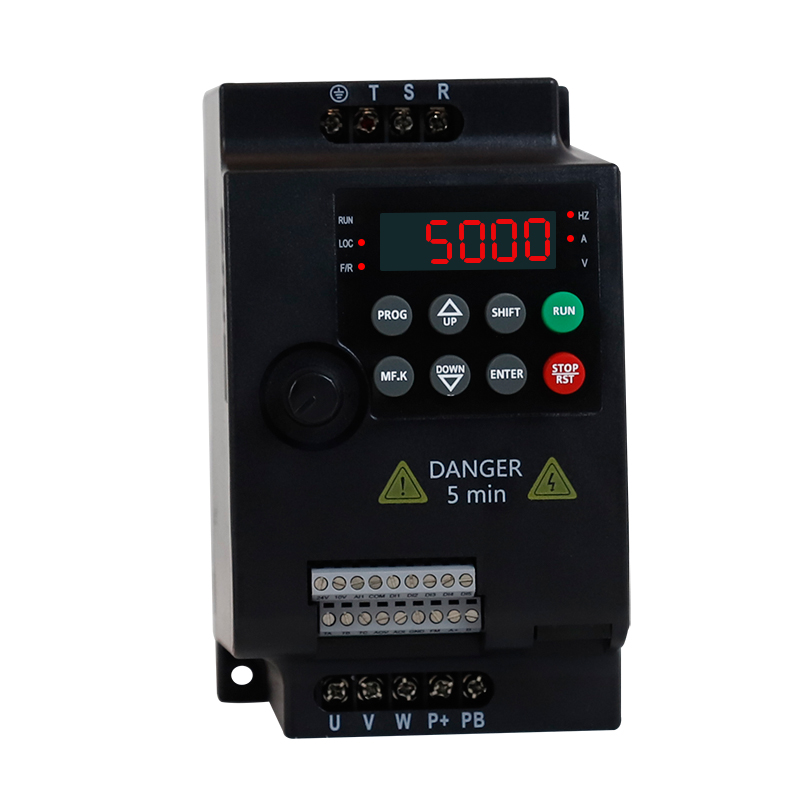

Großes LCD -Display

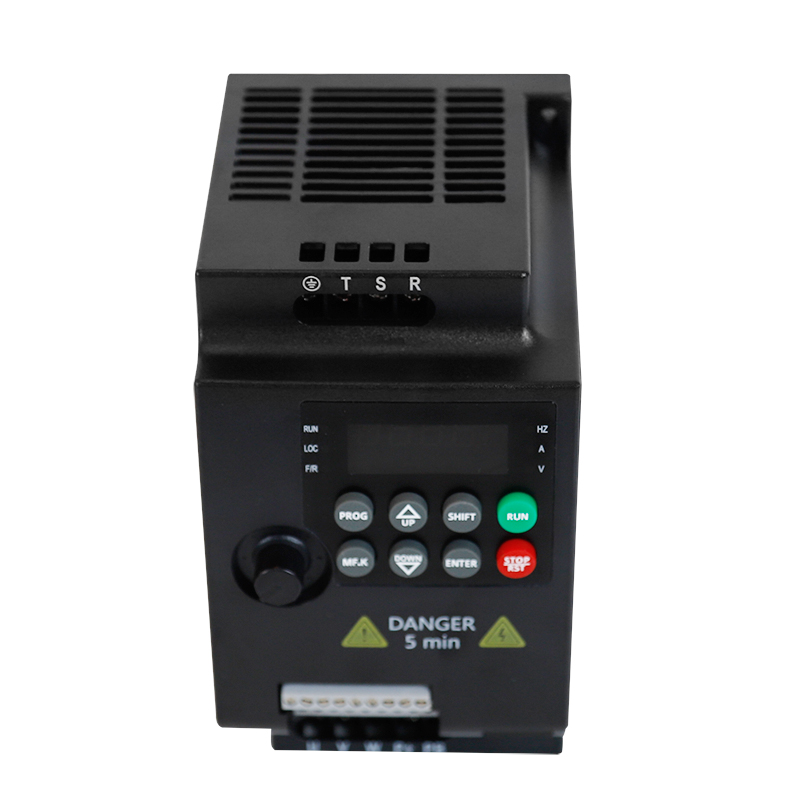

Optimiertes Lüftungsdesign
ABS Composite Flame-Retardant Housing
Die hoch - leistungsstarken Vektorfrequenzkonverter der ST - 3000 Serie sind auf dem Industriemarkt mit einer Vielzahl von bemerkenswerten Funktionen hervorgegangen.

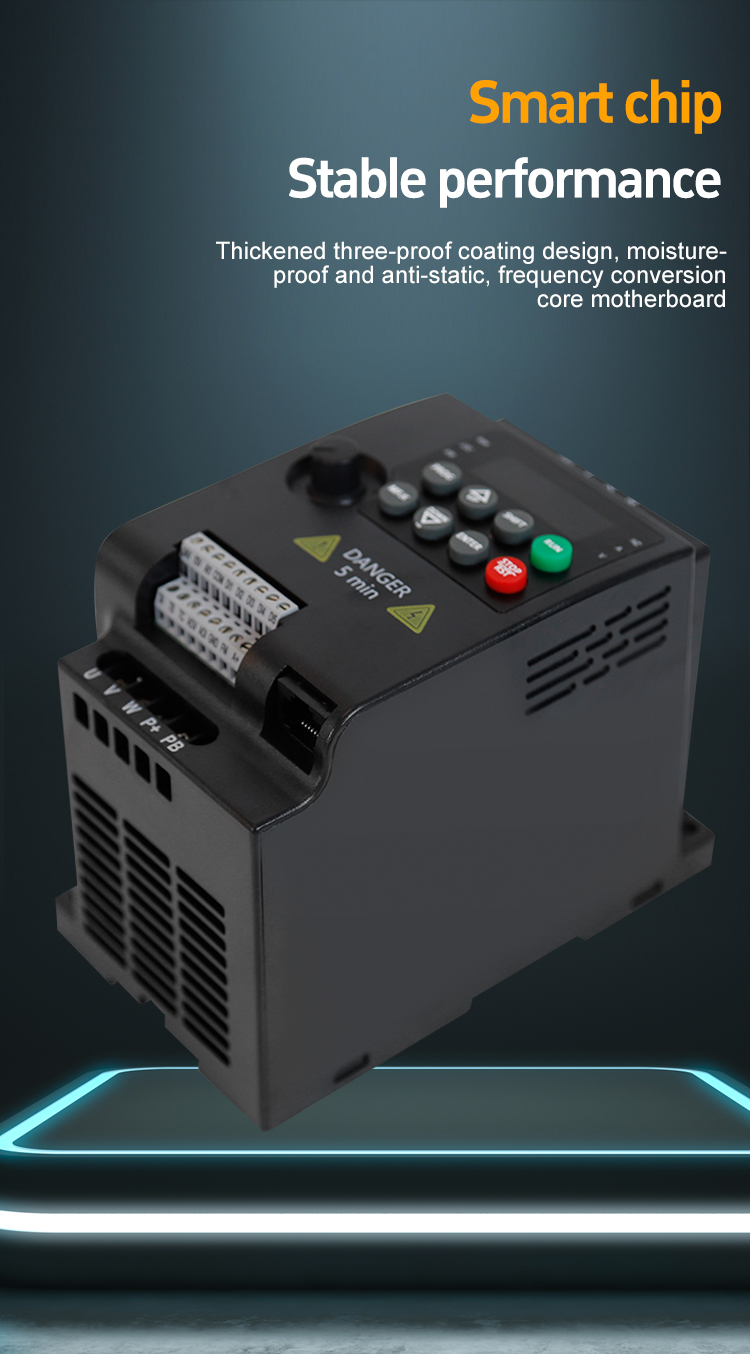

Erstens sind sie mit intelligenten Chips ausgestattet. Diese Chips ermöglichen eine präzise Steuerung und die adaptive Anpassung der Motorparameter, wodurch die optimale Leistung unter verschiedenen Lastbedingungen gewährleistet und die Gesamtbetriebseffizienz verbessert wird.
Hohe Effizienz und Stabilität sind ebenfalls wichtige Verkaufsargumente. Die Konverter können auch in extremen Umgebungen einen stabilen Betrieb aufrechterhalten und Spannungsschwankungen und Harmonische minimieren, um eine konsistente Leistungsleistung bereitzustellen und die Lebensdauer der angeschlossenen Geräte zu verlängern.
Importierte Module werden in ihrer Konstruktion verwendet und garantieren überlegene Zuverlässigkeit und Haltbarkeit. Diese hohen Qualitätskomponenten werden strengen Qualitätstests unterzogen, um eine nahtlose Integration und langfristige stabile Leistung zu gewährleisten.
Zur Installationskontrolle verfügen die Konverter mit Kupfer -Kernkabel mit einer bemalten Oberfläche. Der Kupferkern sorgt für eine hervorragende Leitfähigkeit, während die Farbe vor Korrosion schützt und ein ordentliches Aussehen sorgt und eine schnelle und einfache Installation erleichtert.
Sie eignen sich für eine breite Palette von Umgebungen, einschließlich Holzbearbeitungsmaschinen, Metallverarbeitung, Energie und Bergbau, Stein- und Baumaterialien, Textil- und chemische Fasern sowie Pharma- und Chemieindustrie.

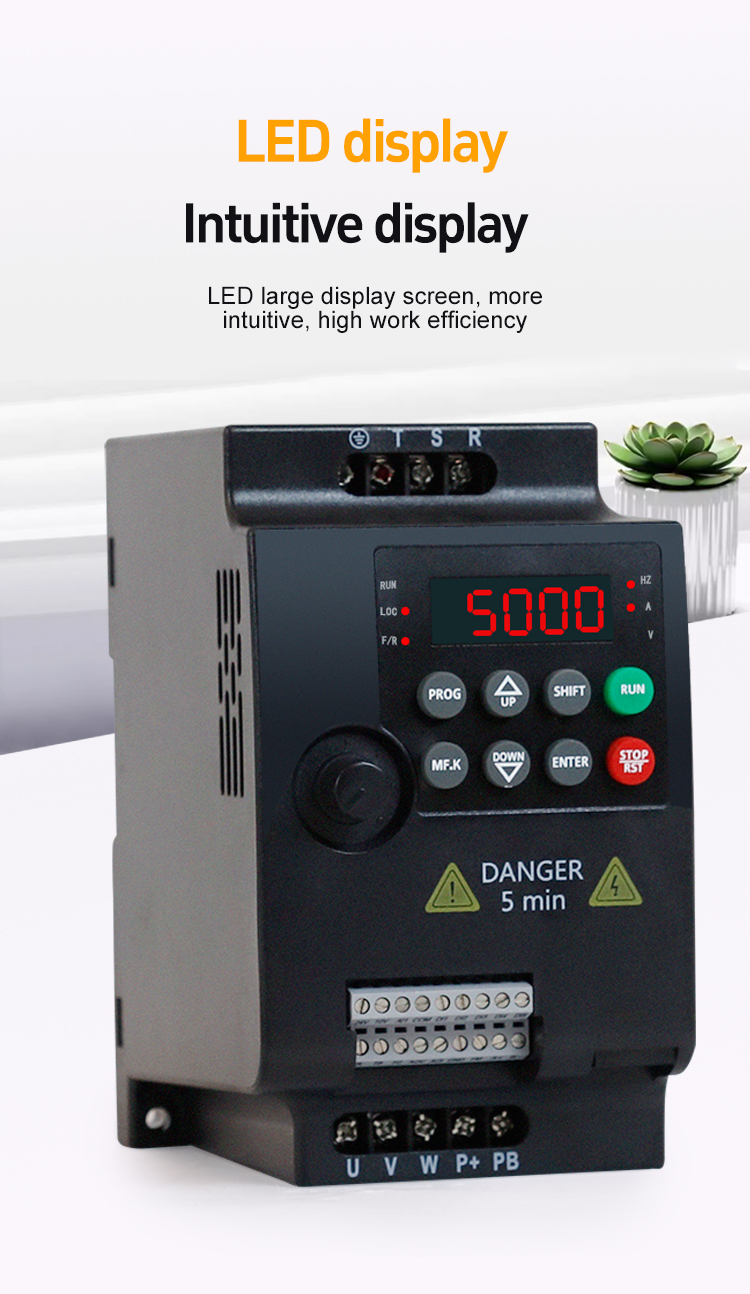

Das große LCD -Display bietet einen intuitiven Betrieb und eine echte Zeitüberwachung, Verbesserung der Arbeitseffizienz. Das Belüftungsdesign mit mehreren Kühlschlitzen reduziert effektiv die Innentemperatur und verhindert Unfälle, die durch Überhitzung verursacht werden. Die ABS -Verbundflamme --hemmende Hülle bietet eine gute Auswirkungen, Flammenhemmung, Anti -Altern und Korrosionsresistenz. Schließlich deckt ihre breite Anwendungsreichweite Werkzeugmaschinen, Aufzüge, zentrale Klimaanlagen, Kaltspeicher und Testgeräte ab, wodurch sie für verschiedene industrielle Bedürfnisse eine vielseitige und zuverlässige Wahl machen.
