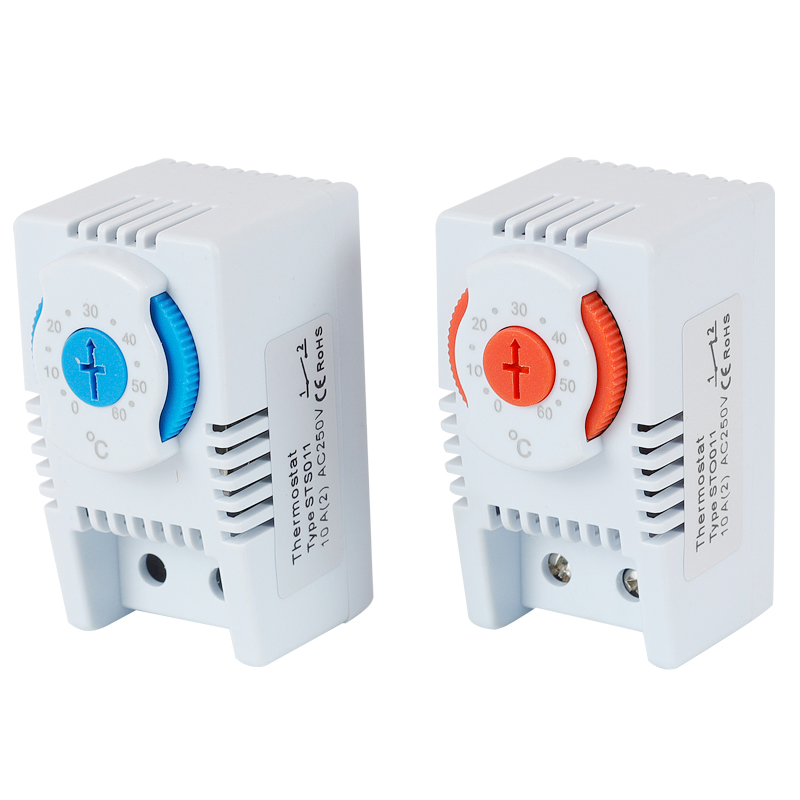

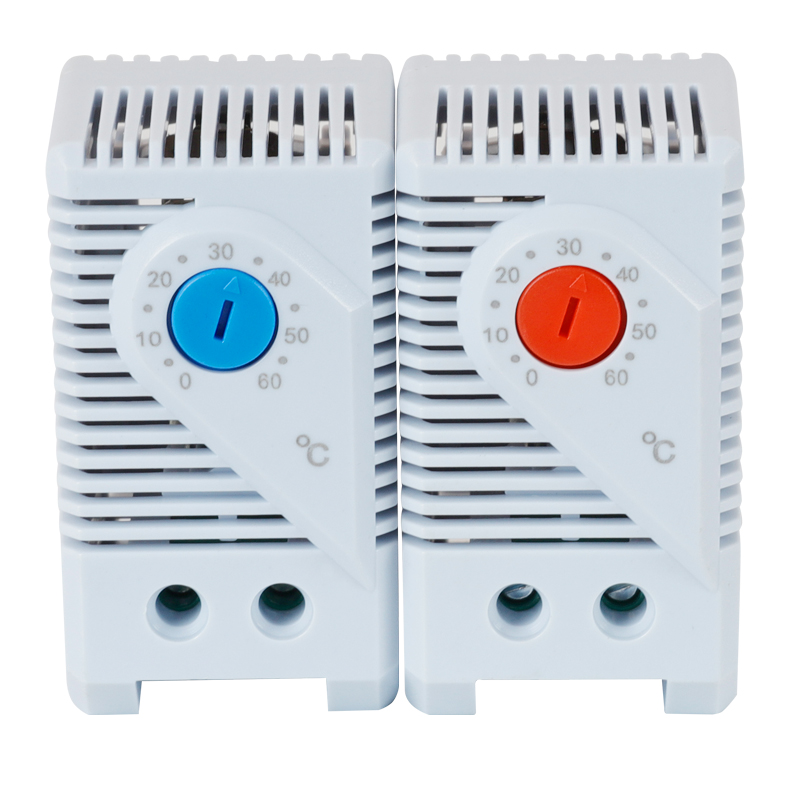

Kleiner kompakter Thermostat
SNTOOM

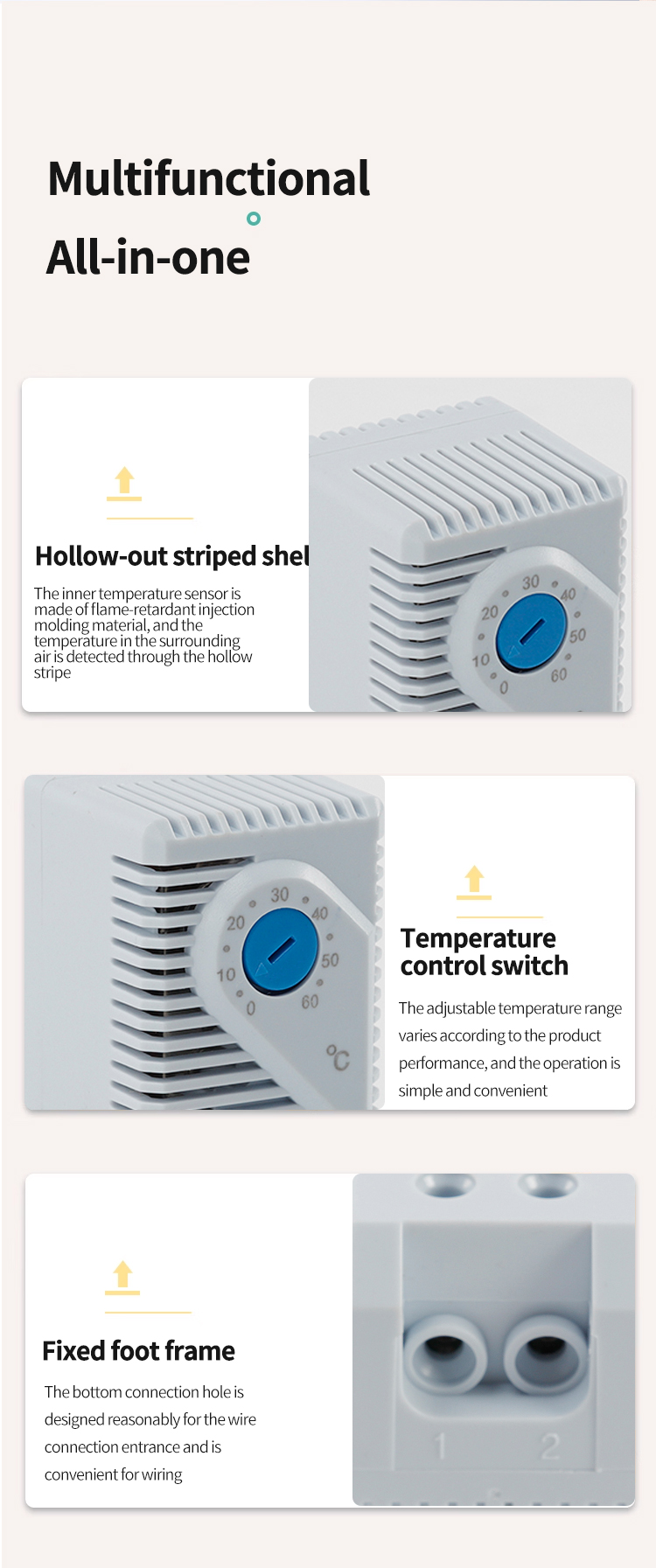

Produktvorteile und -funktionen
Kleines und tragbares Design
Kleines und tragbares Design
Energieeffizient
Einfach zu installieren
Langlebige Konstruktion
Vielseitige Anwendungen
Installation und Anweisungen
Sammeln Sie alle notwendigen Werkzeuge und stellen Sie sicher, dass die Installationsoberfläche sauber und flach ist. Überprüfen Sie die Thermostatkomponenten auf Schäden.

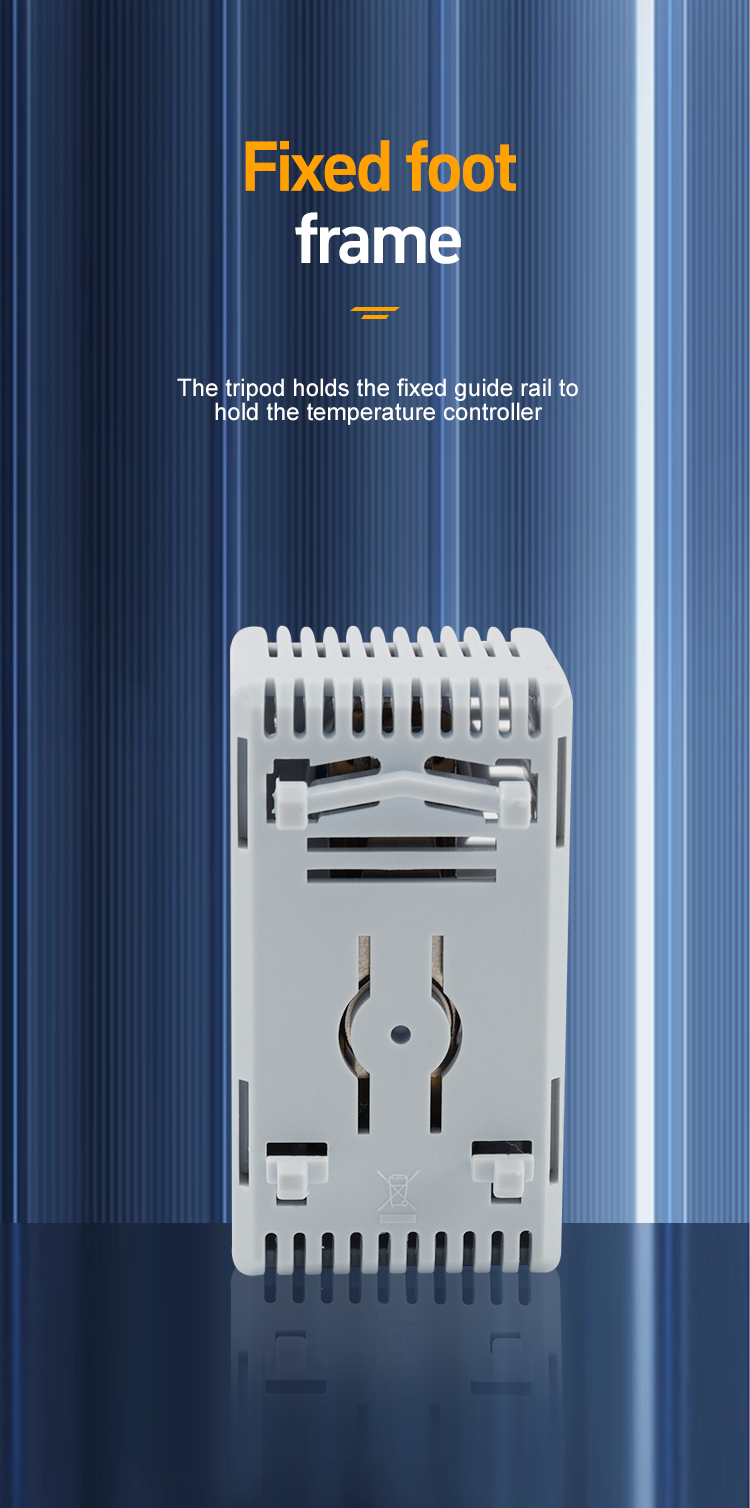

Befestigen Sie den Fixfußrahmen mit Schrauben am gewünschten Standort. Stellen Sie sicher, dass es sicher befestigt ist, den Thermostat zu unterstützen.

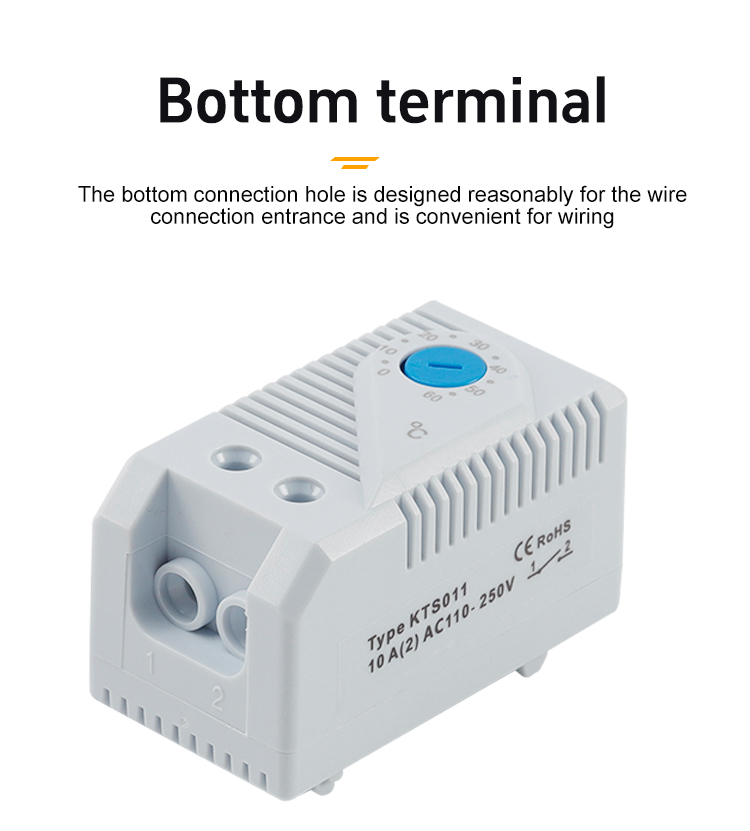

Schließen Sie die Stromkabel mit dem unteren Klemmen des Thermostats an. Folgen Sie dem Diagramm für die korrekte Verkabelung und stellen Sie keine losen Verbindungen sicher.
Legen Sie den Thermostat vorsichtig in den Fixfußrahmen und stellen Sie sicher, dass er unbeteilig und sicher ohne Lücken passt.
Passen Sie die Spannungseinstellungen gemäß Ihren Anforderungen anhand der Spannungseinstellungsfunktion am Thermostat an.
Schalten Sie die Leistung ein und testen Sie den Thermostat, um sicherzustellen, dass er korrekt funktioniert. Überprüfen Sie die Empfindlichkeit der Temperaturregelung und nehmen Sie alle erforderlichen Anpassungen vor.
HINWEIS: Stellen Sie sicher, dass der kleine, kompakte Thermostat auf einer flachen, stabilen Oberfläche von Wärmequellen entfernt ist. Vermeiden Sie Feuchtigkeit und extreme Temperaturen, um einen genauen Betrieb und die Lebensdauer sicherzustellen.

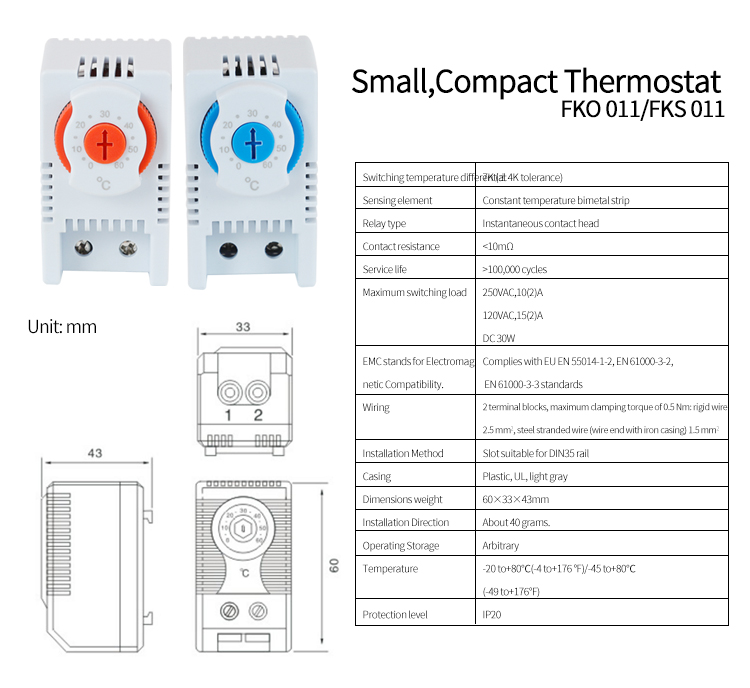

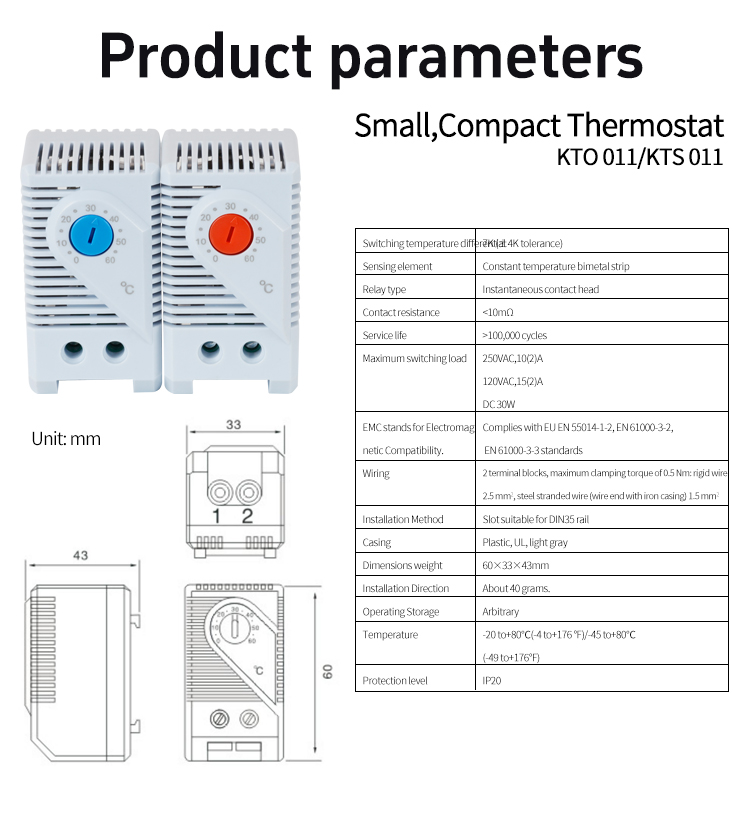

Produktparameter
| Temperaturdifferenz | Erfassungselement | Relaistyp | Kontaktwiderstand | Dienstleben | Maximale Schaltlast | EMC -Standards für elektromagnetische Kompatibilität | |
| 7K ( ± 4K -Toleranz) | Bimetalstreifen konstanter Temperatur | Instantaner Kontaktkopf | <10mΩ | > 100.000 Zyklen | 250 VAC, 10 (2) A 120 VAC, 15 (2) A DC30W | Entspricht der EU EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Standards | |
| Verdrahtung | Installationsmethode | Gehäuse | Abmessungen Gewicht | Installationsrichtung | Betriebspeicher | Temperatur | Schutzniveau |
| 2 Klemmenblock, maximales Klemmdrehmoment von 0,5 nm; Starr Draht 2,5 mm², Stahlstrangendraht (Drahtendeisengehäuse) 1,5 mm² | Slot für DIN35 -Schiene geeignet | Plastik, ul, hellgrau | 60 × 33 × 43 mm | Ungefähr 40 Gramm | Willkürlich | -20 bis +80 ° C (-4 bis +176 ° F)/-45 bis +80 ° C (-49 bis +176 ° F) | IP20 |

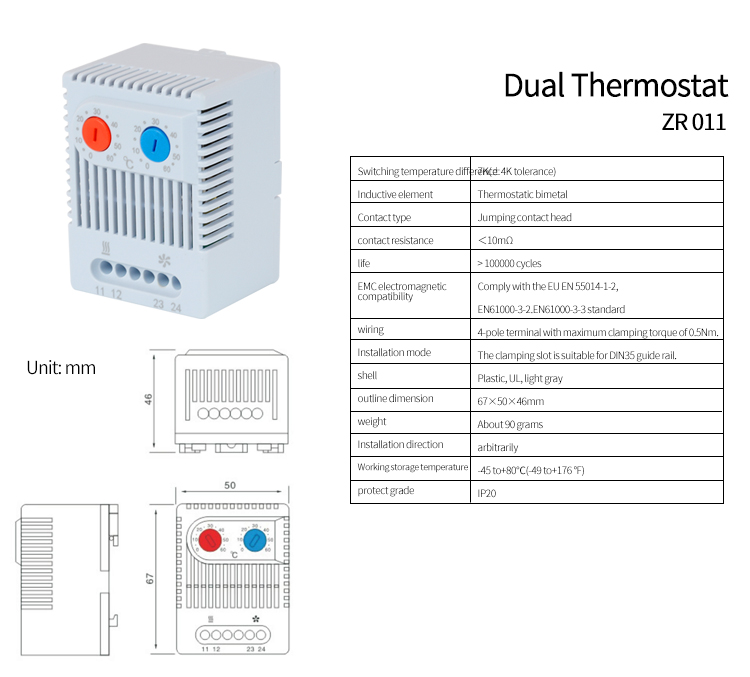

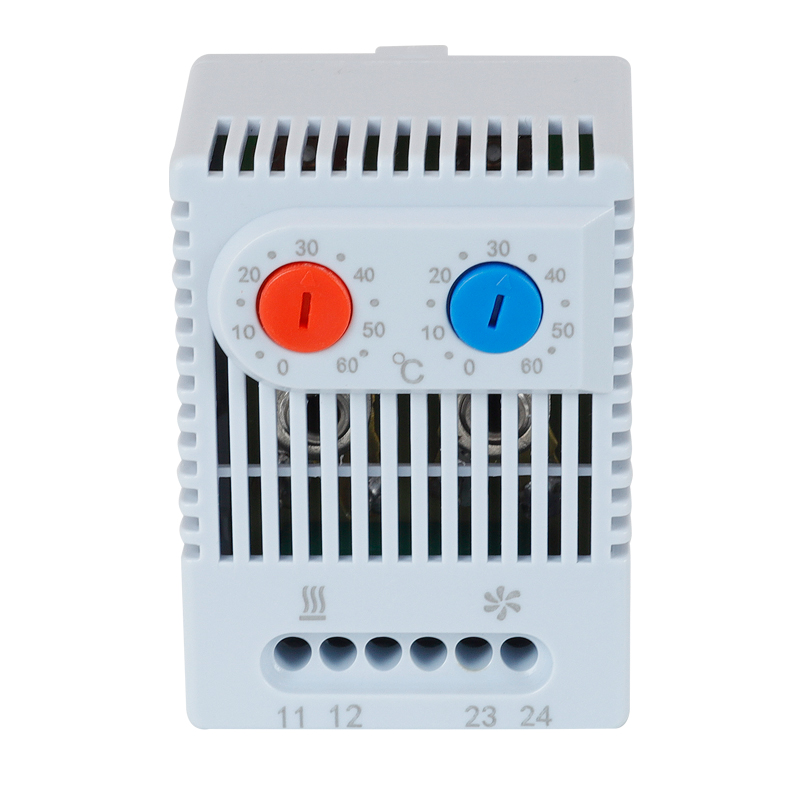

Dual Thermostat ZR 011 Parametertabelle
| Temperaturdifferenz | Induktiver Element | Kontaktart | Kontaktwiderstand | Leben | EMC Elektromagnetische Kompatibilität | Arbeitsspeichertemperatur |
| 7k ± 4k (mit einer Toleranz) | Thermostatischer Bimetal | Sprungkontaktkopf | <10mΩ | > 100.000 Zyklen | Entspricht der EU EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Standard | -40 bis +80 ° C (-49 bis +176 ° F) |
| Verdrahtung | Installationsmodus | Hülse | Umrissdimension | Gewicht | Installationsrichtung | Grade schützen |
| 4-polige Klemme mit maximalem Klemmdrehmoment von 0,5 nm | Der Klemmschlitz ist für DIN35 Guide Rail geeignet | Plastik, ul, hellgrau | 67*50*46 mm | Ungefähr 90 Gramm | Willkürlich | IP20 |

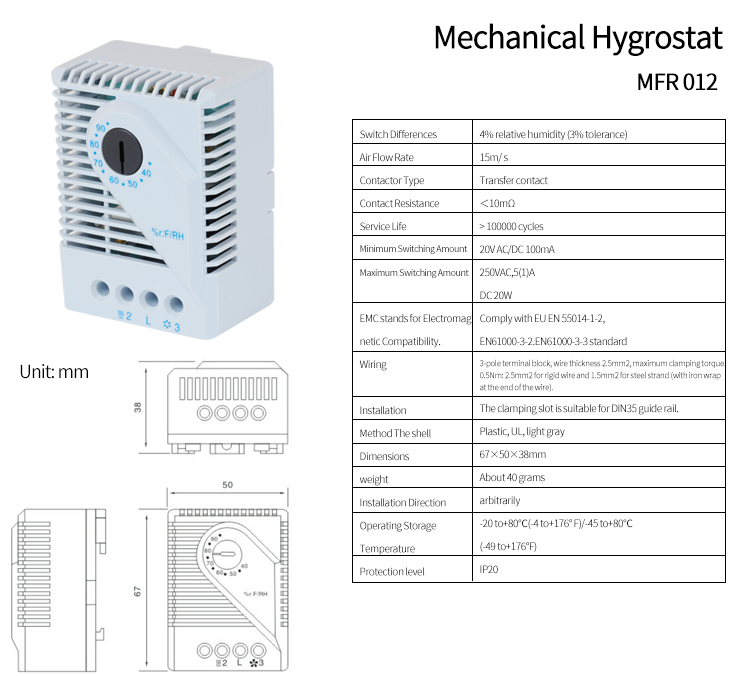

Mechanische Hygrostat MFR 012 Parameter Tabelle
| Unterschiede wechseln | Luftströmungsrate | Schütztyp | Kontaktwiderstand | Dienstleben | Mindestbetrag | Maximale Schaltbetrag | EMC -Standards für Elektromag -Netic -Kompatibilität |
| 4% Relative Luftfeuchtigkeit (3% Toleranz) | 15 m/s | Kontakt übertragen | <10mΩ | > 100000 Zyklen | 20 V AC/DC 100 mA | 250 VAC, 5 (1) A DC 20W | Einhaltung der EU EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Standard |
| Verdrahtung | Installation | Methode die Schale | Dimensions | Gewicht | Installationsrichtung | Betriebsspeichertemperatur | Schutzniveau |
| 3-polige Klemmenblock, Drahtdicke 2,5 mm², maximales Klemmdrehmoment 0,5 nm: 2,5 mm² für starres Draht und 1,5 mm² für Stahlstrang (mit Eisenwrap am Ende des Drahtes) | Der Klemmschlitz ist für DIN35 Guide Rail geeignet | Plastik, ul, hellgrau | 67 × 50 × 38 mm | Ungefähr 40 Gramm | Willkürlich | -20 bis +80 ° C (-4 bis +176 ° F)/-45 bis +80 ° C (-49 bis +176 ° F) | IP20 |

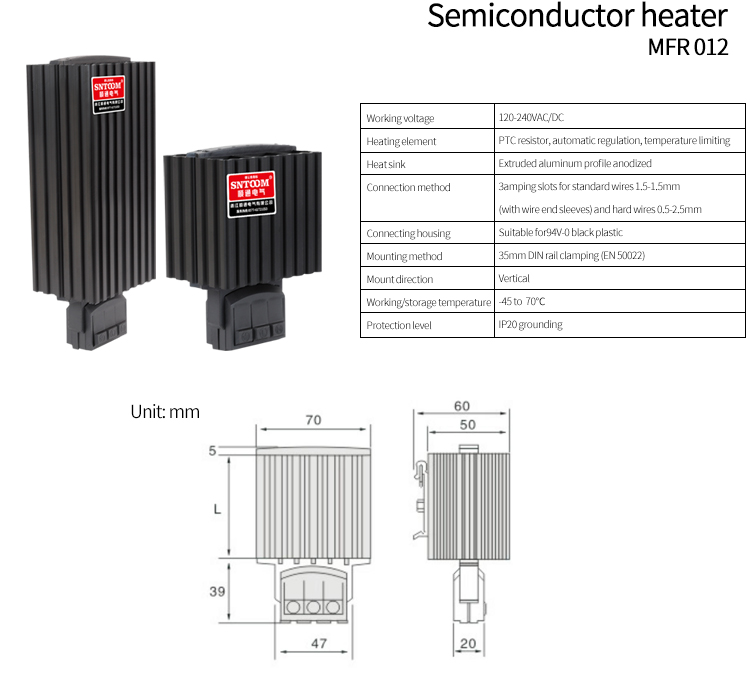

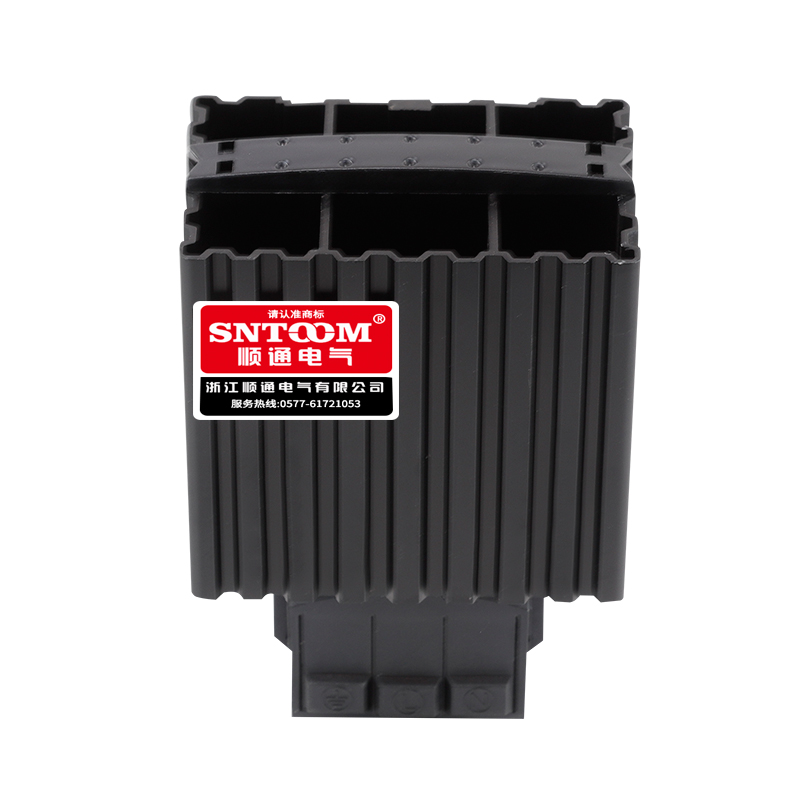

Halbleiterheizung MFR 012 Parametertabelle
| Arbeitsspannung | Heizkörper | Kühlkörper | Verbindungsmethode | |
| 120-240VAC/DC | PTC -Widerstand, automatische Regulierung, Temperaturbegrenzung | Extrudiertes Aluminiumprofil anodiert | 3AMPING-Slots für Standarddrähte 1,5-1,5 mm (mit Drahtendärmel) und Hartdrähte 0,5-2,5 mm | |
| Häuser verbinden | Montagemethode | Richtungsrichtung | Arbeits-/Lagertemperatur | Schutzniveau |
| Geeignet für 94 V-0 schwarzer Kunststoff | 35 mm DIN -Schienenklemme (EN 50022) | Vertikal | -45 bis 70 ° C. | IP20 Erdung |

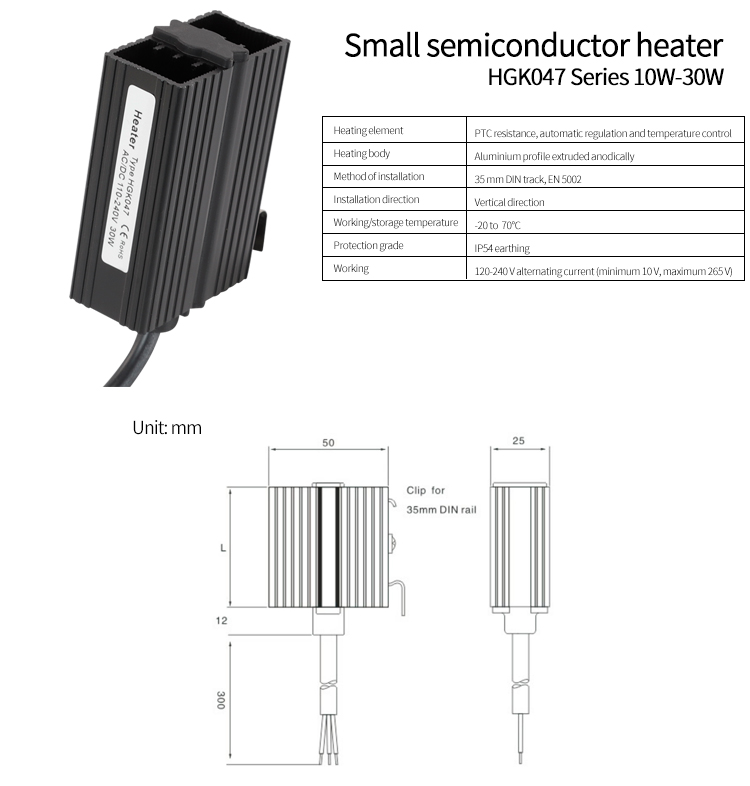

Kleine Halbleiterheizung HGK047 Serie 10W-30W Parameter Tabelle
| Heizkörper | Heizkörper | Installationsmethode | Installationsrichtung | Arbeits-/Lagertemperatur | Schutznote | Arbeiten |
| PTC -Widerstand, automatische Regulierung und Temperaturkontrolle | Aluminiumprofil extrudiert anindend | 35 mm Din Track, EN 50022 | Vertikale Richtung | -20 bis 70 ° C. | IP54 Erdung | 120-240 V Wechselstrom (mindestens 10 V, maximal 265 V) |

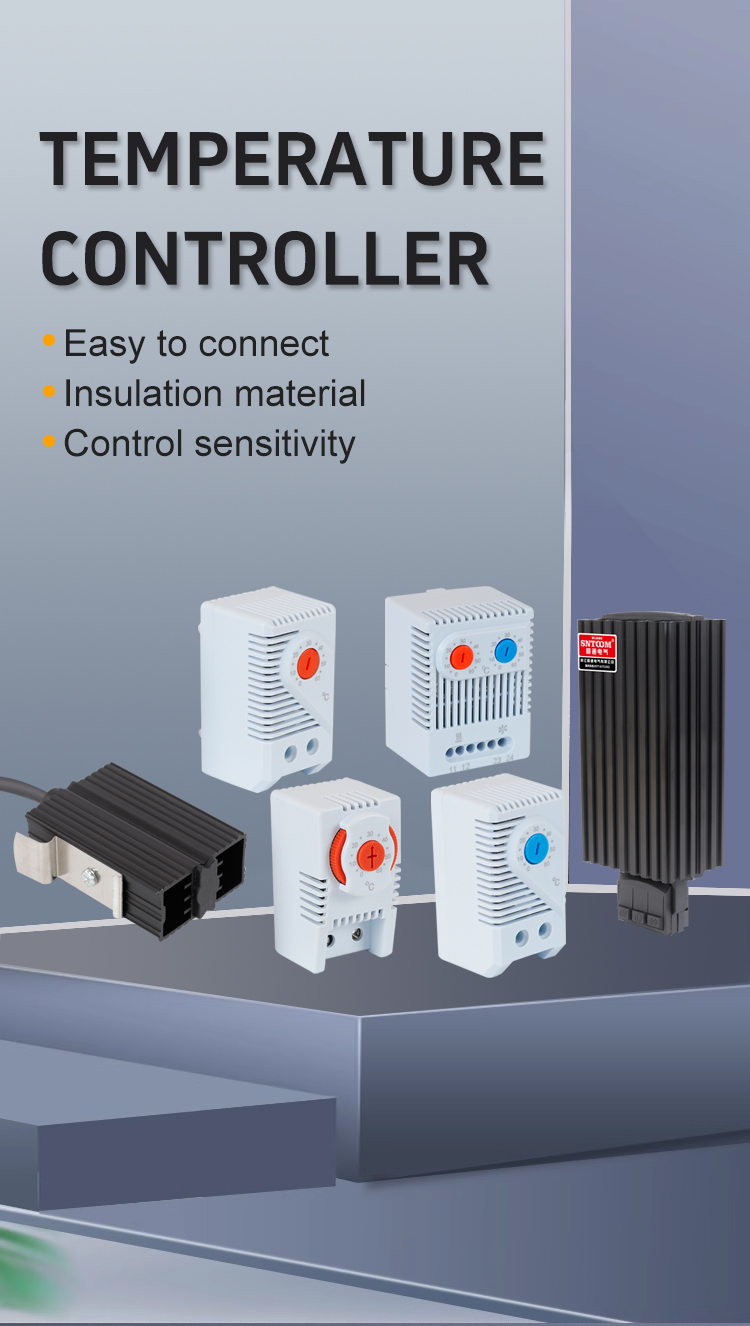

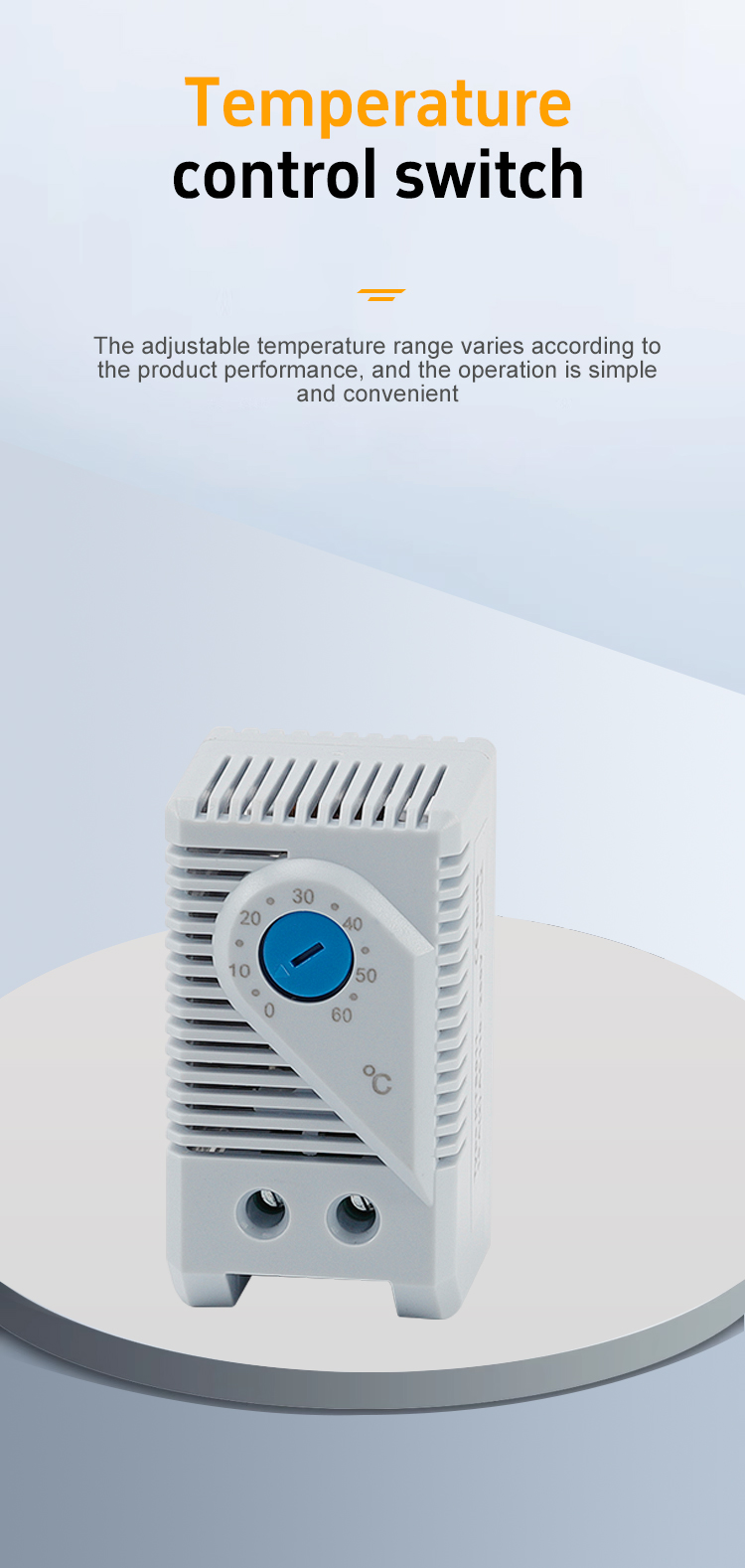

Einführung in den kleinen, kompakten Thermostat
Im Bereich der Temperaturkontrollgeräte stammt der kleine, kompakte Thermostat als innovative und effiziente Lösung. Dieses Gerät wird auch als Miniaturtemperaturregler oder tragbarer Mini -Thermostat -Controller bezeichnet und kombiniert Präzision, Tragbarkeit und Benutzerfreundlichkeit in ein einzelnes kompaktes Paket.
Das Herzstück dieses kleinen Thermostatgeräts befindet sich ein hochempfindlicher Temperaturregler. Es gewährleistet eine genaue und stabile Temperaturregulierung, wodurch es ideal für Anwendungen ist, die ein präzises thermisches Management erfordern. Die kompakte Struktur und die äußere Hülle des Controllers schützen nicht nur ihre internen Komponenten, sondern tragen auch zu ihrer Haltbarkeit und Langlebigkeit bei, um sicherzustellen, dass sie den Anforderungen des täglichen Gebrauchs standhalten kann.
Eines der herausragenden Merkmale dieses Temperaturreglers ist die kompakte Struktur. Trotz seiner geringen Größe packt es leistungsstarke Funktionen und bietet in verschiedenen Einstellungen eine zuverlässige Leistung. Die hohe Härte seines Gehäuses gewährleistet die Resistenz gegen Auswirkungen und Umweltfaktoren und verbessert ihre Zuverlässigkeit.
Dieser kleine, kompakte Thermostat hat mehrere wichtige Vorteile. Die Miniaturgröße ermöglicht eine flexible Platzierung in engen Räumen, sodass sie für Anwendungen perfekt ist, bei denen der Platz für eine Prämie ist. Die benutzerfreundliche Schnittstelle sorgt für einen einfachen Betrieb mit einfachen Steuerelementen zum Einstellen der Temperatureinstellungen. Darüber hinaus verfügt es über ein unteres Terminal für bequeme Verkabelung und Vereinfachung der Installation. Der Fixfußrahmen bietet eine stabile Montage, um sicherzustellen, dass das Gerät sicher an Ort und Stelle bleibt.
Darüber hinaus bietet es eine hervorragende Kontrollempfindlichkeit und ermöglicht präzise Temperaturanpassungen. Das in seinem Bau verwendete Isolationsmaterial gewährleistet ein effizientes thermisches Management, während sein robustes Design eine langfristige Zuverlässigkeit garantiert.
Zusammenfassend ist der kleine, kompakte Thermostat eine vielseitige und zuverlässige Temperaturkontrolllösung. Egal, ob Sie es als Temperaturregler, einen Miniaturtemperaturregler oder einen tragbaren Mini -Thermostat -Controller bezeichnen, dieses Gerät liefert eine außergewöhnliche Leistung in einem kompakten und langlebigen Paket. Die Kombination aus Präzision, Portabilität und Benutzerfreundlichkeit macht es zu einer idealen Wahl für eine Vielzahl von Anwendungen.
