Produkttest des ölgetauchten Transformators

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2021-10-16      Herkunft:Powered

ÖleintransformatorSpielt eine entscheidende Rolle in unserer täglichen Produktion und ihrem Leben. Bevor das Transformator-Produkt die Fabrik verlässt, gibt es viele Produkttests, so dass die Art von Tests der öltaucherte Transformator durchlaufen, um durchzugehen? Schauen wir uns nächstes zusammen an.

Dies ist die Inhaltsliste:

l Fernmessung der Isolierfestigkeit von öltaucherem Transformator

l ölgetauchter Transformator-DC-Widerstandsmessung

l ölgetauchtes Transformator-Messverfahren

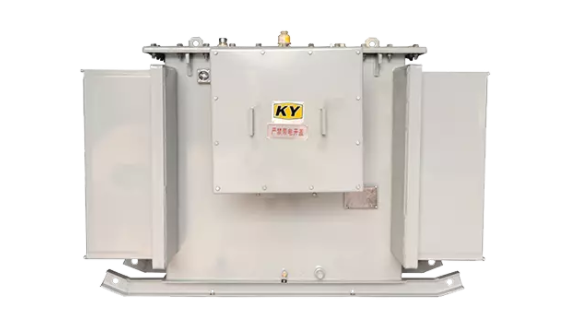

SBH15-Serie öliger amorpher Legierungskernverteilertransformator

Fernmessung der Isolationswiderstand von öltaucherem Transformator


ÖleintransformatorTelemetrieprojekt, Hochspannung an Niederspannung und Erde (Kruste), Niederspannung mit hoher Spannung und Erde (Kruste), wählen einen 2500V Megohmmeter aus und führen Sie eine visuelle Inspektion auf dem Megohmmeter durch. Der Transformator sollte gut sein und die äußere Hülle ist abgeschlossen. Der Griff ist flexibel, der Zeiger hat keinen weiten Widerstand, und das Glas ist nicht beschädigt. Der Transformator führt einen Open-Circuit-Test an dem Megohmmeter durch, trennt die beiden Testleitungen, schüttelt den Griff des Megohmmeters bis zu 120 y / min, die Nadel zeigt auf Infinity (∞), es ist besser, der Transformator-Kurzschluss-Test, Shake Das Öl eingetaucht mit dem Transformator Megohmmeter-Griff überlappt die beiden Verhältnisse in einem Moment, und die Nadel zeigt auf \"0 \" (Null), was darauf hinweist, dass der Megohmmeter normal ist. Der qualifizierte Wert des ölgetauchten Transformators beträgt bei einer Temperatur von 20 ° C, der Transformator ist nicht weniger als 450 mΩ, und es beträgt nicht weniger als 300 mΩ während des Betriebs. Der Wert dieser Frequenz ist nicht niedriger als der Wert der vorherigen Frequenz um 30%. Das ölgetauchte Transformator-Absorptionsverhältnis R60 / R12 sollte 1,3-mal bei 10-30 ° C liegen.


Öl eingetaucht Transformator DC Widerstandsmessung


Es kann die Schweißqualität der inneren Drähte und die Leitungen des ölgetauchten Transformators messen, ob der parallele Zweig korrekt ist, ob der Transformator kurzgeschlossen oder intern getrennt ist, ob der Hahnschalter des ölgetauchten Transformators das Gehäuse ist und die Leitungen sind in gutem Kontakt.


Öl-eingetauchtes Transformator-Messverfahren


DieÖleintransformatorhat eine elektrische Brücke und kann zur elektrischen Brückenmessung verwendet werden, kann direkt gelesen werden, mit hoher Genauigkeit, ohne elektrische Brücke, ohne elektrische Brücke kann ein Spannungsabfallverfahren verwendet werden, ein öltaucheres Transformatorspannungsabfallverfahren zum Messen der DC-Widerstandsverdrahtung, der Transformator-Amperometer-DC-Beständigkeit Berechnungsformel: Wo: U-Voltmeter-Leseling (MV) -Meter-Leseling (A) -Transformatoren mit Hahnschalter, während der Übergabe oder Überholung sollte der ölgetauchte Transformator an allen TAP-Positionen gemessen werden. Wenn der Transformator einen Mittelpunktleitungsdraht aufweist, sollte der Widerstand jedes Phasendiagramms gemessen werden, und wenn kein Mittelpunktleitungsdraht vorhanden ist, kann der Leitungswiderstand gemessen werden. Während der Messung des Transformators sollten alle nicht getesteten Linien offen und nicht kurzgeschlossen sein. Beim Messen mit einem öltauchten Transformator müssen Sie warten, bis sich der Strom vor dem Lesen stabilisiert. Achten Sie auf die persönliche Sicherheit.

Zhejiang SHuntong Electric Co., Ltd. ist ein professionelles Fertigungsunternehmen, das Entwicklung, Produktion, Vertrieb und Service integriert. Das Unternehmen wurde 2009 gegründet und befindet sich in der Stadt Liushi, \"Chinas Machthauptstadt\", spezialisiert auf die Herstellung verschiedener Hoch- und Niederspannungsgeräte. Die Hauptprodukte sind trockene Transformatoren, ölgetauchte Transformatoren, spezielle Transformatoren, Kasten-Unterstationen, Kabelanschlusskästen, Hoch- und Niederspannungs-Ausrüstungssätze, Spannungsregulierungsgeräte usw. Das Unternehmen ist bestrebt, qualifizierteres Öl herzustellen -Gertransformatoren. Wenn Sie sich für einen ölgetauchten Transformator interessieren, wenden Sie sich bitte an uns. Unsere Website ist www.sntoom .com.
