Strukturelle Klassifizierung des ölgetauchten Transformators

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2021-10-24      Herkunft:Powered

DieÖleintransformatorKann in den öligen Transformator und den Transformator des Eisenkerntyps unterteilt werden. Wenn die Wicklung um den Eisenkern umwickelt ist, ist es ein öliger transformer Eisenkern-Typ. Zum Beispiel ist der Kern um die Wicklung umwickelt, und der ölgetauchte Transformator ist ein Iron-Shell-Typ. Die beiden unterscheiden sich nur geringfügig in der Struktur, und im Prinzip gibt es keinen wesentlichen Unterschied. Der ölgetauchte Transformator besteht hauptsächlich aus einem Eisenkern, Wickel, einem Öltank, einem Ölkissen, einer Isolierhülse, einem Stufenwechsler und einem Gasrelais zusammen. Nächstes sehen wir uns die Strukturklassifizierung des Transformators angesehen.

Dies ist die Inhaltsliste:

l der Kern des ölgetauchten Transformators

l Wickeln des öligen Transformators

l der Öltank des ölgetauchten Transformators

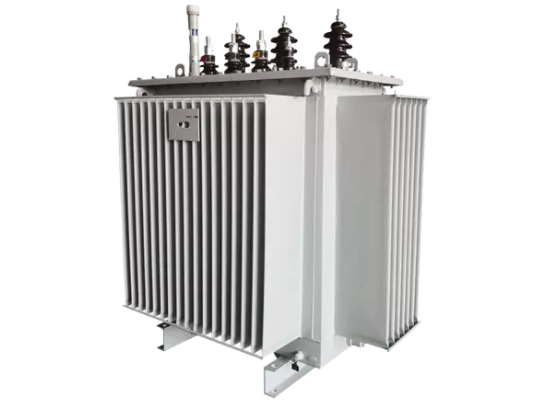

Hoher Überlastkapazitätsverteilertransformator

Der Kern des ölgetauchten Transformators


Der Eisenkern ist der Magnetkreissteil des Transformators. DieÖleintransformatorErzeugt während des Betriebs Hysterese-Verlust und Wirbelstromverlust und erzeugt Wärme. Um Wärmeverluste und -volumen und -gewicht zu reduzieren, besteht der ölgetauchte Transformatorkern aus einem kaltgewalzten kornorientierten Siliziumstahlblech mit hoher Permeabilität von weniger als 0,35 mm. Gemäß der Wickelanordnung im Transformator-Eisenkern gibt es Eisenkerntyp- und Eisenschalentyp.

In einem öligen Transformator mit großem Kapazität, um die von dem öligengetauchten Transformatorkernverlust emittierte Wärme durch das Isolieröl während des Umlaufs vollständig wegzuziehen, um einen guten Kühlwirkung zu erreichen, wird es oft in der Öl- Eingetauchter Transformatorkern Es gibt Kühlölkanäle.


Wicklung von öligen Transformator


Sowohl die Wicklung als auch der Eisenkern sind die Kernkomponenten des Transformators. Da die ölgetauchte Transformatorwicklung selbst Widerstand aufweist oder an der Verbindung Kontaktwiderstand erfolgt, ist er aus dem Joules Gesetz bekannt, um Wärme zu erzeugen. Daher kann die ölgetauchte Transformator-Wicklung keinen Strom, der höher als der Nennstrom längere Zeit leitet. Wenn ein Kurzschlussstrom geleitet wird, wird außerdem eine große elektromagnetische Kraft an der Wicklung des Transformators erzeugt, um den Transformator zu beschädigen. Die grundlegende ölgetauchte Transformatorwicklung hat zwei Arten: konzentrisch und überlappend.

Die Hauptfehler der ölgetauchten Transformatorwicklung sind kurzgeschlossen zwischen den Umdrehungen und dem Kurzschluss bis zur Hülle. Der Kurzschlussdrehkreis wird hauptsächlich durch die Alterung der Isolierung oder aufgrund der Überlastung des ölgetauchten Transformators und der mechanischen Beschädigung der Isolation während des Kurzschlusss verursacht. Der Ölstand im Transformator fällt so ab, dass, wenn die Wicklungen dem Ölstand ausgesetzt sind, ein Kurzschluss zwischen den Windungen auch auftreten kann. Wenn der Transformator durch einen Kurzschluss durchläuft, wird die Wicklung des Transformators aufgrund der Wirkung des Überstroms verformt, was eine mechanische Beschädigung der Isolierung verursacht und auch einen Kurzschluss zwischen den Umdrehungen verursacht. Wenn der ölgetauchte Transformator Kurzschluss eindringt, kann der Strom in der Kurzschlusswicklung den Nennwert überschreiten, aber der gesamte Transformator-Wickelstrom darf den Nennwert nicht überschreiten. In diesem Fall funktioniert der ölige Transformatorgasschutz, und die Differentialschutzvorrichtung arbeitet auch, wenn die Situation schwerwiegend ist. Der Kurzschluss an der ölgetauchten Transformatorhülle wird auch durch die ölgetauchte Transformator-Isolationsalterung, den Ölfedernd-Tropfen- oder Blitz- und Betriebsüberspannung verursacht. Wenn der Transformator einen Kurzschluss überquert, wird die Wicklung des Transformators aufgrund des Überstroms verformt, der auch einen Kurzschluss an der Hülle verursacht. Wenn die Hülle des ölgetauchten Transformators kurzgeschlossen ist, werden normalerweise die Gasschutzvorrichtung und das Erdungsschutz aktiviert.


Der Öltank des öltauchten Transformators


Der Körper (Wicklung und Eisenkern) desÖleintransformatorist in einem mit Transformatoröl gefüllten Öltank installiert, und der ölverteilte Transformatorbehälter ist mit Stahlplatten verschweißt. Der Öltank aus mittlerer und kleiner ölgetauchter Transformator besteht aus einem Fall und einem Gehäuseabdeckung. Der Körper des ölgetauchten Transformators wird in dem Fall angeordnet, und der ölgetauchte Transformator kann zur Wartung durch Öffnen der Abdeckung des ölgetauchten Transformators angehoben werden.

Zhejiang SHuntong Electric Co., Ltd. ist ein professionelles Fertigungsunternehmen, das Entwicklung, Produktion, Vertrieb und Service integriert. Das Unternehmen wurde 2009 gegründet und befindet sich in der Stadt Liushi, \"Chinas Machthauptstadt\", spezialisiert auf die Herstellung verschiedener Hoch- und Niederspannungsgeräte. Die Hauptprodukte sind trockene Transformatoren, ölgetauchte Transformatoren, spezielle Transformatoren, Kasten-Unterstationen, Kabelanschlusskästen, hohe und niedrige Spannungssätze aus Geräten, Spannungsregulierungsgeräten usw. Die obigen sind mit der Strukturklassifizierung von verbunden Öl-eingetauchter Transformator. Das Unternehmen hat ein klares Verständnis der strukturellen Klassifizierung von ölgetauchten Transformatoren, und die ausgewählten Materialien sind von guter Qualität. Wenn Sie sich für einen ölgetauchten Transformator interessieren, kontaktieren Sie uns bitte, unsere Website ist www.sntoom.com.
